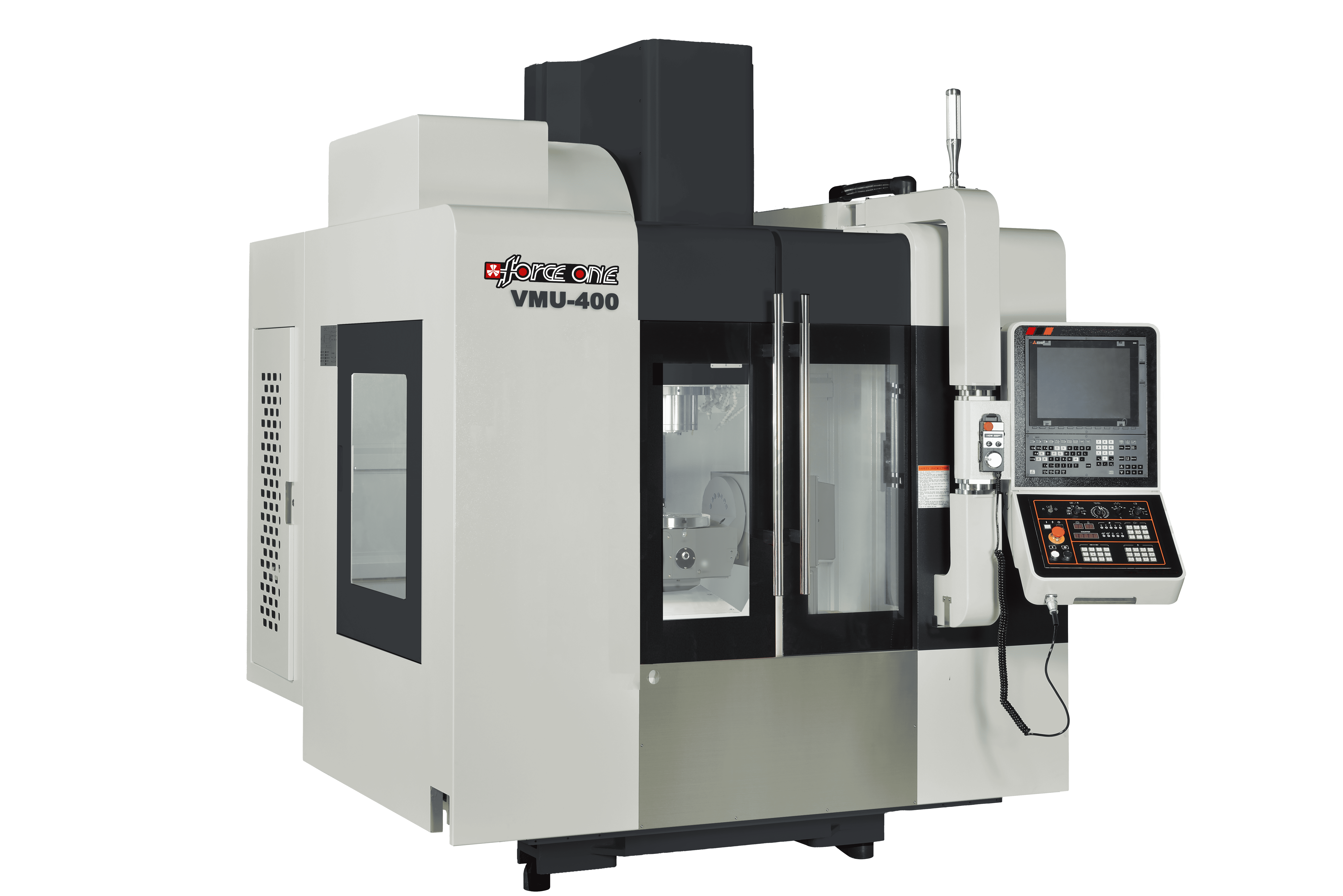

VMU 系列

特点

VHMT系列是一台具有立/卧/车/铣/五轴的加工中心机，让复杂的工法，一机搞定。
本机透过真空腔体加工特色：
  • ORING沟，无断差要求甚高，需一刀到底。
  • 表面纹路要求高，考验机台结构低频振动问题。
  • 几何精度要求高，考验不同行程下的几何变化问题。
  • 部分特结构余料少(薄件)，工件刚性不足加工易形变。
  • 实体件除料，整体加工时间很要求除料效率。
  • 工序多样(立卧五轴铣车)，不同机台、翻工件难维持几何精度。



项目 VMU-170 VMU-200 VMU-250 VMU-320 VMU-400 VMU-500

工作台尺寸

 Ø170 mm Ø200 mm Ø250 mm Ø320 mm Ø400 mm Ø500 mm
行程范围（X / Y / Z）
360/470/515 360/450/495 360/440/515 460/500/500 460/500/500 600/700/500
T 型槽尺寸
12H7 12H7 12H7 12H7 12H7 12H7

最大载重 (0°/90°)

30/30 30/30 100/70 200/100 200/150 300/250

工作台中心孔直径

 Ø40 mm  Ø40 mm  Ø40 mm  Ø70 mm  Ø70 mm  Ø50 mm

主轴鼻端至工作台距离

 150 ~ 530 15 ~ 510 30 ~ 545 15 ~ 515  15 ~ 515 15 ~ 515

A 轴，倾斜

 +30° ~ -120° +30° ~ -120° +30° ~ -120° +30° ~ -120° +30° ~ -120° +30° ~ -120°

C 轴，回转

 360° 360° 360° 360° 360° 360°

最大刀具长度

 250 mm 250 mm 250 mm 250 mm 250 mm 250 mm
最大刀具直径
24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø75 / Ø127 mm

机台尺寸
（含刮屑机）

 2560 x 3310 x 2830 2560 x 3310 x 2830 2560 x 3310 x 2910 2880 x 3200 x 3045 2880 x 3200 x 3045 3560 x 3170 x 3250

机台尺寸
（含排屑机）

 3010 x 3310 x 2830 3010 x 3310 x 2830 30100 x 3310 x 2910 3330 x 3200 x 3045 3330 x 3200 x 3045 4010 x 3170 x 3250

机器重量

 4500 kgs 4500 kgs 4500 kgs 6600 kgs 6600 kgs 8700 kgs
