VMU 系列

• HQ 集裝箱包裝（最低運輸費用），可容納 3 至 4 台機器
• 標配內建式主軸
• 儲油式自動潤滑系統，採用黃銅油管迴路
• 三軸採用滾柱式線性滑軌
• Y 軸底座為四滑道設計（適用於超過 1100mm 行程之機型）
• 五軸控制立式加工中心（亦可支援 4+1 模式）
• 外置式編碼器旋轉工作台，定位精度 10''/arc（選配為 5''/arc），最小定位單位 0.001

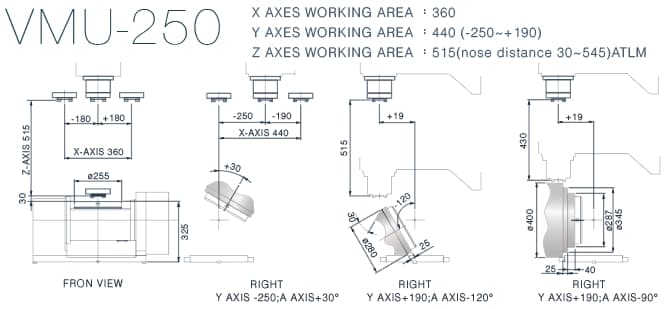

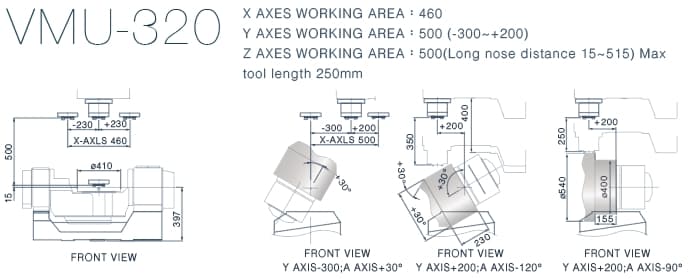

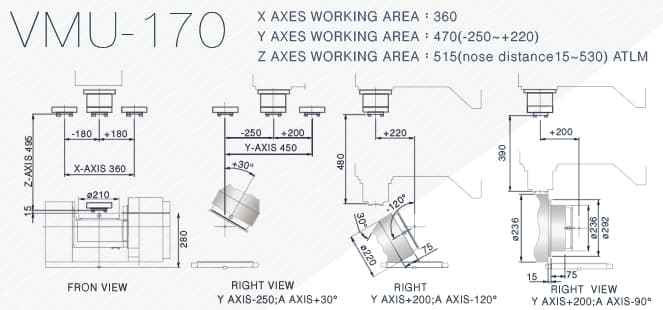

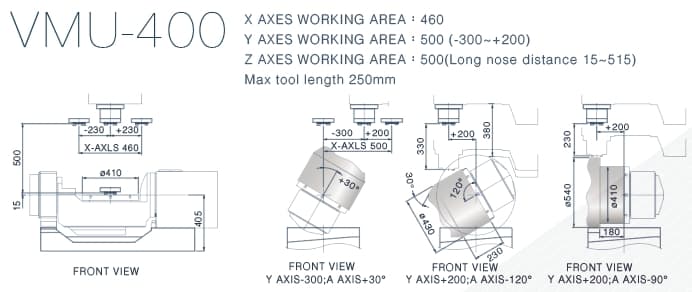

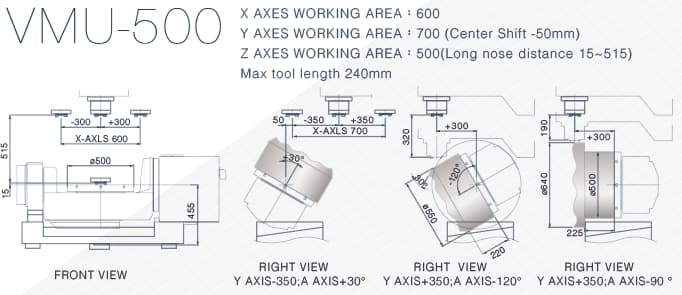

項目 VMU-170 VMU-200 VMU-250 VMU-320 VMU-400 VMU-500

工作台尺寸

 Ø170 mm Ø200 mm Ø250 mm Ø320 mm Ø400 mm Ø500 mm
行程範圍（X / Y / Z）
360/470/515 360/450/495 360/440/515 460/500/500 460/500/500 600/700/500
T 型槽尺寸
12H7 12H7 12H7 12H7 12H7 12H7

最大載重 (0°/90°)

30/30 30/30 100/70 200/100 200/150 300/250

工作台中心孔直徑

 Ø40 mm  Ø40 mm  Ø40 mm  Ø70 mm  Ø70 mm  Ø50 mm

主軸鼻端至工作台距離

 150 ~ 530 15 ~ 510 30 ~ 545 15 ~ 515  15 ~ 515 15 ~ 515

A 軸，傾斜

 +30° ~ -120° +30° ~ -120° +30° ~ -120° +30° ~ -120° +30° ~ -120° +30° ~ -120°

C 軸，迴轉

 360° 360° 360° 360° 360° 360°

最大刀具長度

 250 mm 250 mm 250 mm 250 mm 250 mm 250 mm
最大刀具直徑
24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø65 / Ø130 mm		 24/30T: Ø75 / Ø150 mm
36T: Ø75 / Ø127 mm

機台尺寸
（含刮屑機）

 2560 x 3310 x 2830 2560 x 3310 x 2830 2560 x 3310 x 2910 2880 x 3200 x 3045 2880 x 3200 x 3045 3560 x 3170 x 3250

機台尺寸
（含排屑機）

 3010 x 3310 x 2830 3010 x 3310 x 2830 30100 x 3310 x 2910 3330 x 3200 x 3045 3330 x 3200 x 3045 4010 x 3170 x 3250

機器重量

 4500 kgs 4500 kgs 4500 kgs 6600 kgs 6600 kgs 8700 kgs
