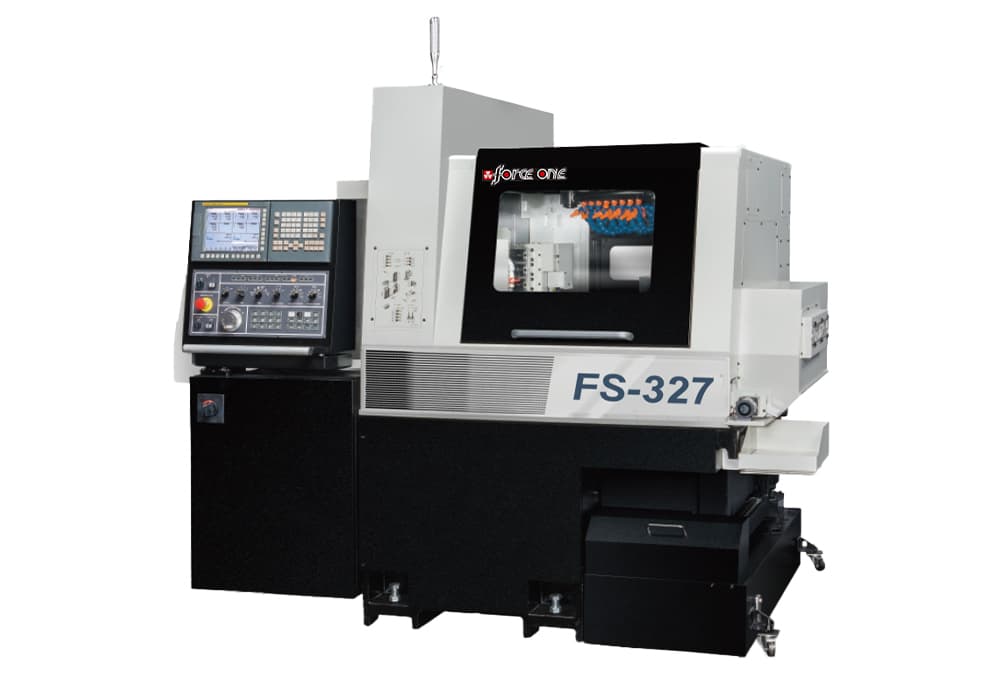

走心櫛式CNC精密車床

特點

  • 模組式加工：依據擬加工之工件需要，可自由地做各式不同刀具轉軸、 內刀座、外刀座等之多種組合。
  • 因有獨立之背面刀座及背主軸能左右移動，所以正主軸側(S1)及背主軸 側(S2)之加工，確實能各別獨立進行，無須相等待，可大幅降低加工時間。
  • 附Y軸之背面刀座。
  • 側面刀T11、T13之刀具轉軸採用彈夾式設計，依工件加工需求，不同之刀 具轉軸可彼此互換，方便做最理想的刀具規副配置。
  • 馬達直接驅動旋轉導套，供高速及精密加工。
    • 最高轉速: 12000min1
    • 最大加工度: 210mm
    大幅改善外形精度、尺寸精度及面光滑度，且即使在高轉速下，也可減少 噪音。
  • 根據工件長度可選用有導套式或導套式加工導套式加工時，不須使用 研磨棒材，可使用冷抽棒，減少殘材長度。
  • 背面主軸旁，另設有正面深孔鑽孔座，最大鑽深可達100mm。
  • 單頭或雙頭鑽夾座可装設在22孔徑5刀位固定内刀座上，供正面或正 / 背面内徑加工。
  • 直接C軸分度定位：主軸轉中，執行主軸分度定位時，主軸直接停止在所指令之分度位置，不必先回參考零點，可縮短分度定位時間。
  • 高剛性床身： 利用FEM(有限元素法)解析，輔助機身設計以製造高剛性機身，確保高速、高精密加工。
  • 螺紋鉄削旋風刀頭：可裝於T11刀供骨釘或長螺加工用。
  • 接料器：將背主軸排出的工件經由斜槽回收至輸送带，再送至工件桶。

機型 FS-206 FS-207
刀位總數 28 31
最多刀具總數 39 35
外徑刀 8 8
正面固定式内徑刀 5 4
正面深孔鑽頭 2 2
背面固定式内徑刀 4（選配： 9） 4（選配： 8）
左側面動力刀 3 3
右側面動力刀 2 3（B軸）
正面動力刀 0（選配： 4） 3（B軸）
背面動力刀 4（選配： 8） 4 + 3（B軸）

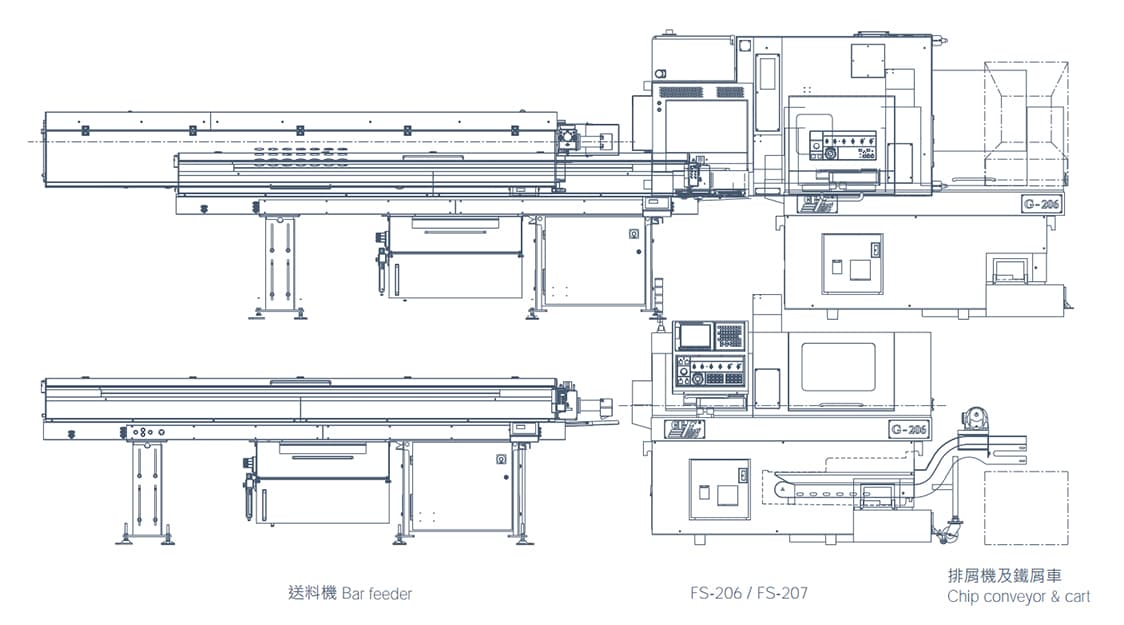

cnc 走心式巨型車床尺寸圖

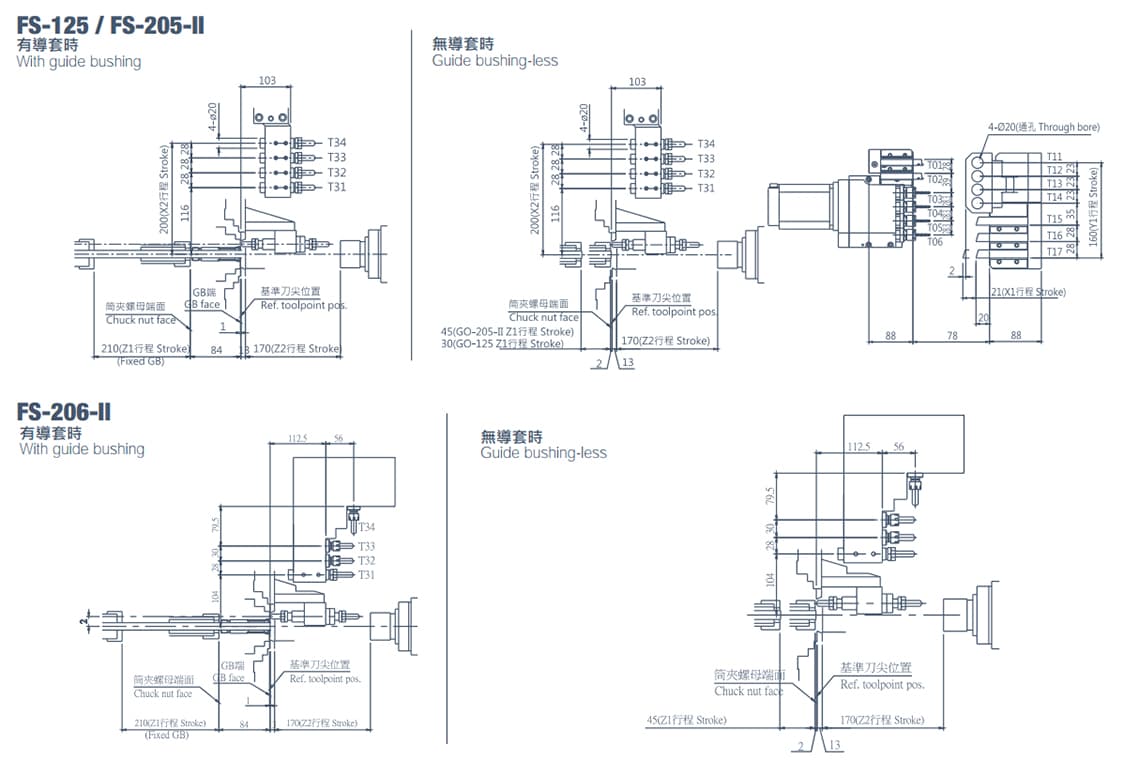

cnc 走心式巨型車床-刀具系統
