| 项目 | CS | CM | |||
|---|---|---|---|---|---|
| CS43 | CS48 | CS53 | CM56 | CM66 | |
|
床面最大旋径 |
430(17") | 470(18.5") | 520(20.5") | 560(22") | 660(26") |
| 横送台最大旋径 | 240(9.5") | 280(11") | 330(13") | 340(13.4") | 440(17.4") |
| 中心高 | 215(8.5") | 235(9.25") | 260(10.25") | 280(11") | 330(13") |
| 两心间距离 | 560/760/1000/1500/2200 (22"/30"/40"/60"/90") |
560/760/1000/1500/2200 (22"/30"/40"/60"/90") |
560/760/1000/1500/2200 (22"/30"/40"/60"/90") |
1000/1500/2200 (40"/60"/90") |
1000/1500/2200 (40"/60"/90") |
| 主轴鼻端 | ASA D1-6/D1-8(选配) | D1-8(OPT.) | |||
| 主轴孔径 | 58(2.25")/80(3")(选配) | 80(3") | 85(3.4")/105(4")(选配) | ||
| 主轴锥度 | MT6/MT7(选配) | MT7 | |||
| 尾座心轴锥度 | MT4 | MT5 | |||
| 尾座心轴行程 | 150(5.875") | 190(7.5") | |||
| 尾座心轴直径 | 58(2.25") | 68(2.7" | 75(7.825") | ||
| 主马达 | 5(3.75)/7.5(5.625)(选配) | 7.5(5.625)/10(7.5)(选配) | 7.5(5.625)/10(7.5)(选配) | ||
| 横送台行程 | 125(4.825") | 200(7.825") | |||

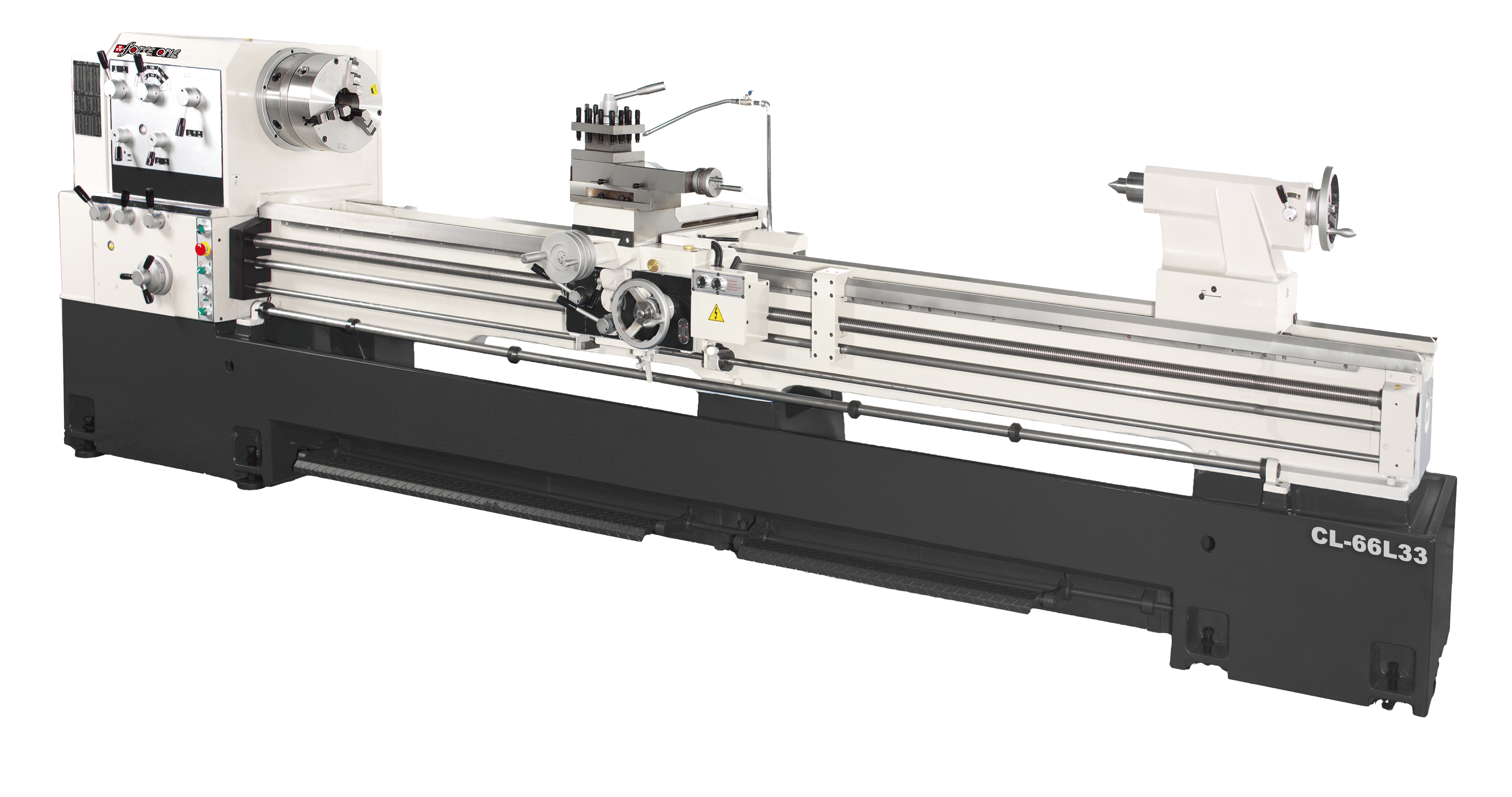

| 项目 | CL | |||
|---|---|---|---|---|
| CL56 | CL66 | CL76 | CL76 | |
|
床面最大旋径 |
560(22") | 470(18.5") | 760(30") |
830(33") |
| 横送台最大旋径 | 340(13.4") | 280(11") | 540(21.25") |
610(24") |
| 中心高 | 280(11") | 235(9.25") | 380(15") |
415(16") |
| 两心间距离 | 1000/1500/2000/2500/3300/4300 (40"/60"/80"/100"/132"/172") |
|||
| 主轴鼻端 | ASA D1-8/D1-11(选配) | ASA D1-11 | ||
| 主轴孔径 | 58(2.25")/80(3")(选配) | 120(4.5") | ||
| 主轴锥度 | MT7 | |||
| 主轴转速 | 主轴通孔径85(mm): 15~1500(12 STEP.)/ 主轴通孔径120(mm): 10~1000(12 STEP) |
|||
| 尾座心轴锥度 | MT5 | |||
| 尾座心轴行程 | 190(7.5") | |||
| 尾座心轴直径 | 85(3.4") | |||
| 主马达 | 10(7.5)/ 15HP/6P(11)(选配) | 15HP/6P(11) | ||
| 横送台行程 | 200(8") | |||
| 机台尺寸 | 长:238/290/347/398/473/555 | |||
| 宽:103 | ||||
| 高:126 | 高:131 | 高:137 | 高:141 | |
| 项目 | CX | ||
|---|---|---|---|
| CX33 | CX37 | CX41 | |
|
床面最大旋径 |
860(33.5") | 960(38") | 1060(42") |
| 横送台最大旋径 | 625(24.75") |
725(28.5") |
825(32.5") |
|
凹口最大旋径 |
1180(46.5") | 1280(50") | 1370(54") |
| 两心间距离 | 1810/2310/3310/4310/5310/6310/7310/8310 (72"/92"/132"/172"/212"/252"/292"/332") |
||
|
加工件最大长度 |
1650/2150/3150/4150/5150/6150/7150/8150 (65"/84.6"/124"/163.4"/202.75"/242"/281.5"/321"/) |
||
|
主轴通孔径 |
153(6")/230(9")(选配) | ||
| 主轴鼻端 | A2-11/A2-15(选配) | ||
|
主轴通孔锥度 |
MT7#/ 1/20(选配) | ||
|
主轴转速 |
8-680/6-500 | ||
|
横送台行程 |
520(20.5") | ||
|
尾座顶心斜度 |
MT6# | ||
|
主轴马达 |
20/30(选配) | ||

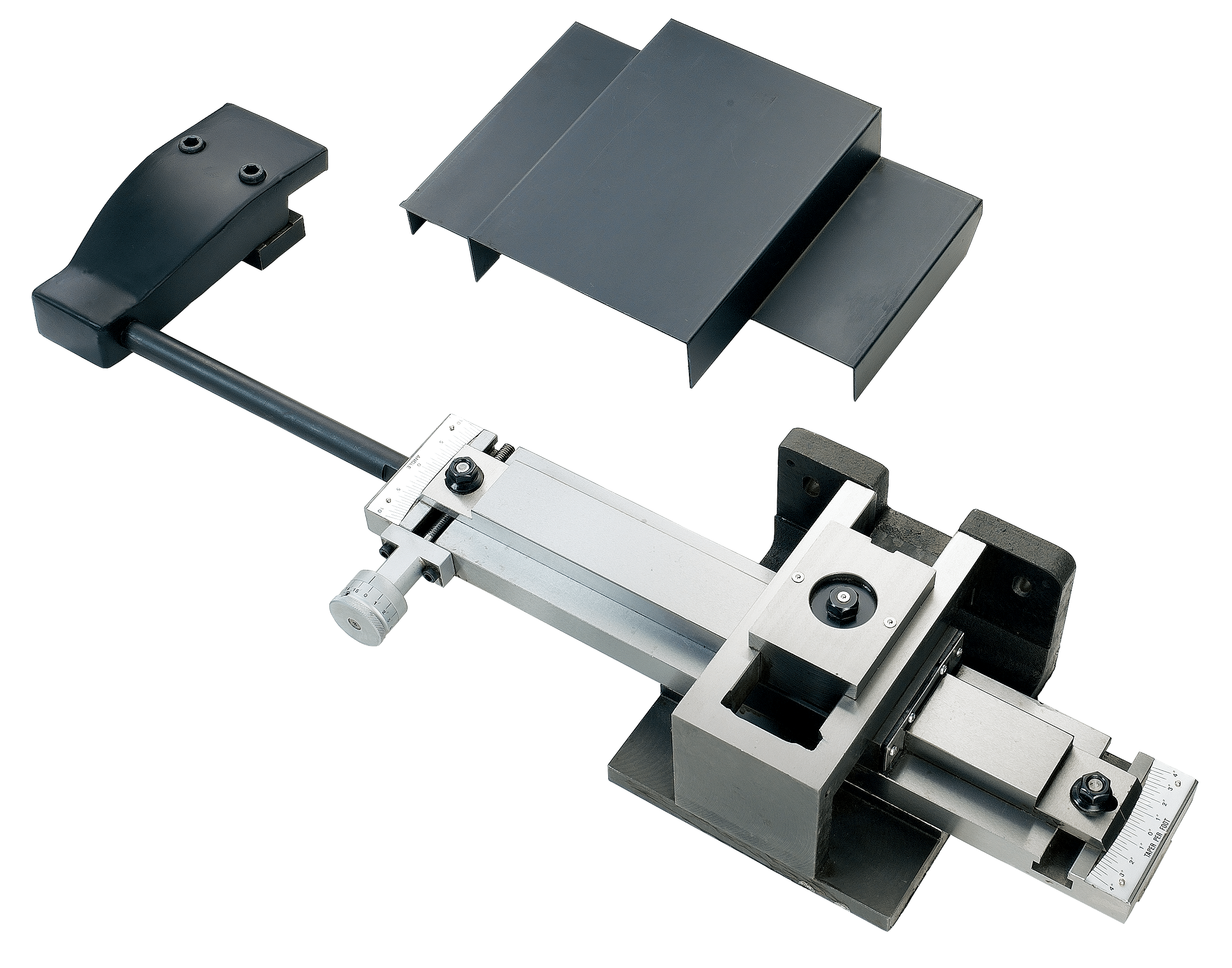

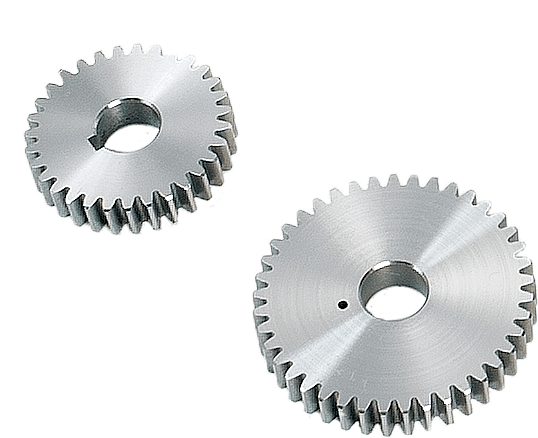

D.P模数牙挂齿
斜度附件

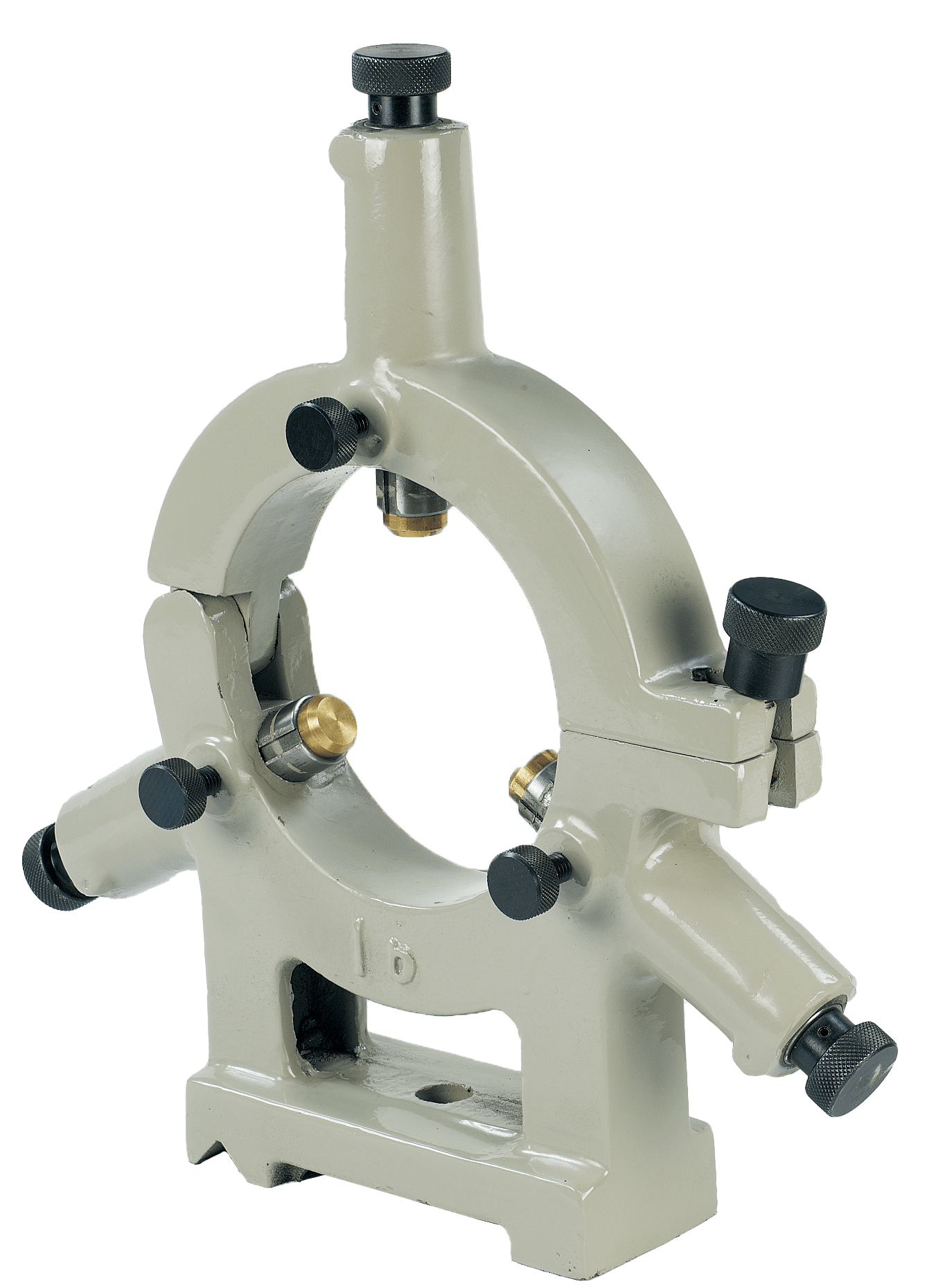

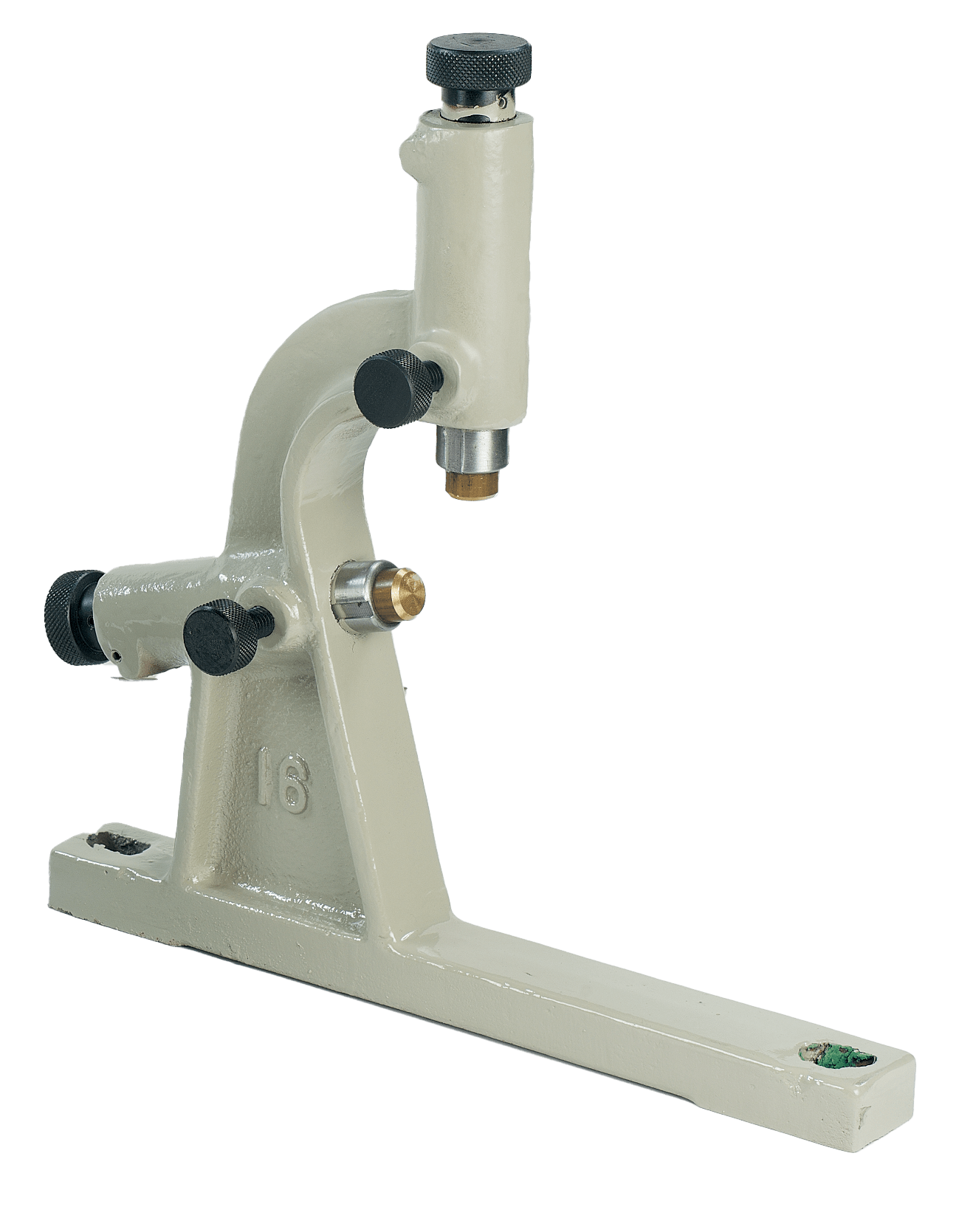

中心架
跟刀架

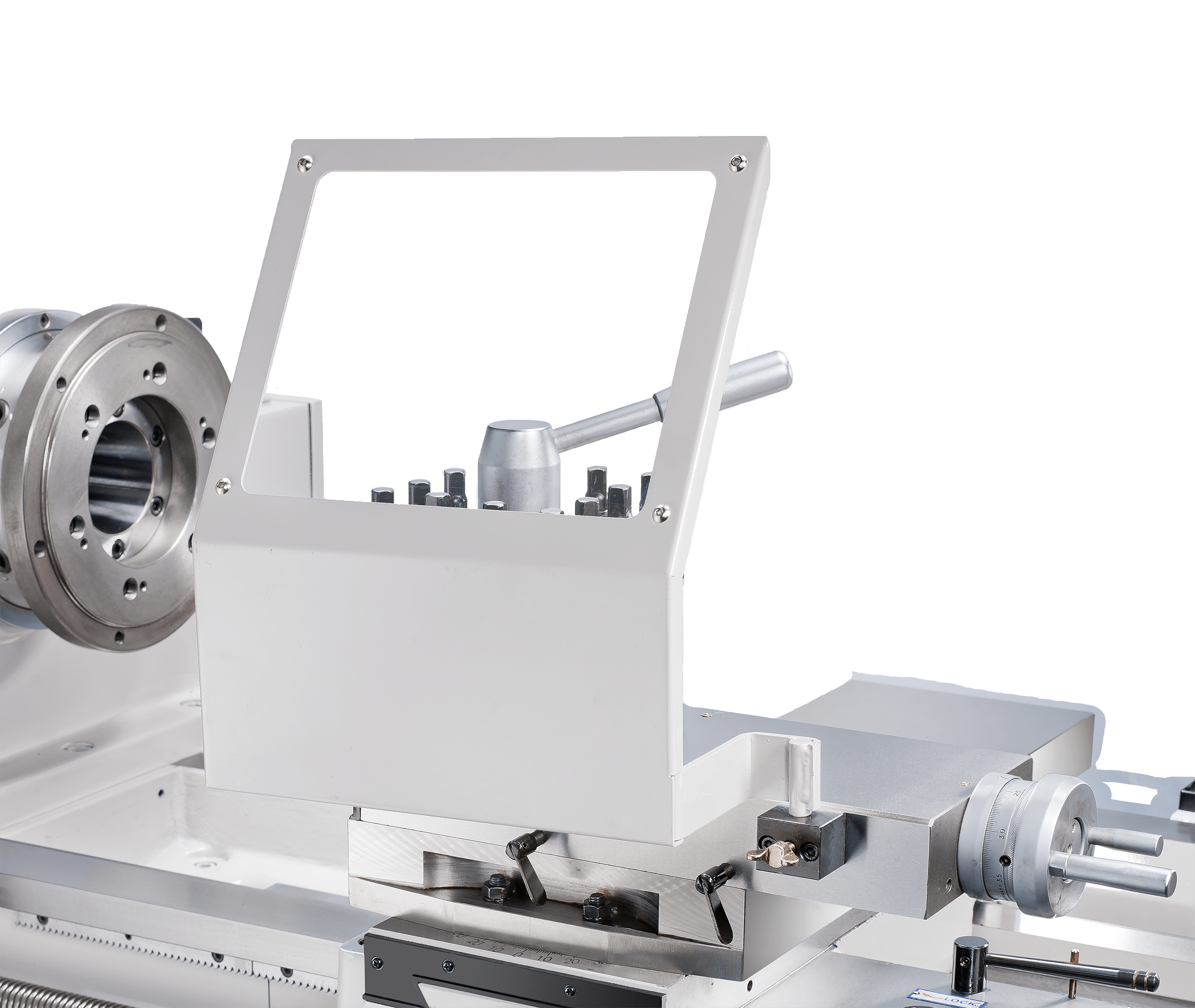

刀具护罩

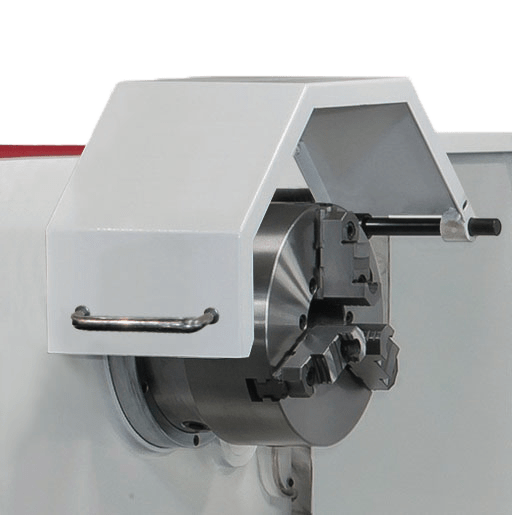

夹头护罩

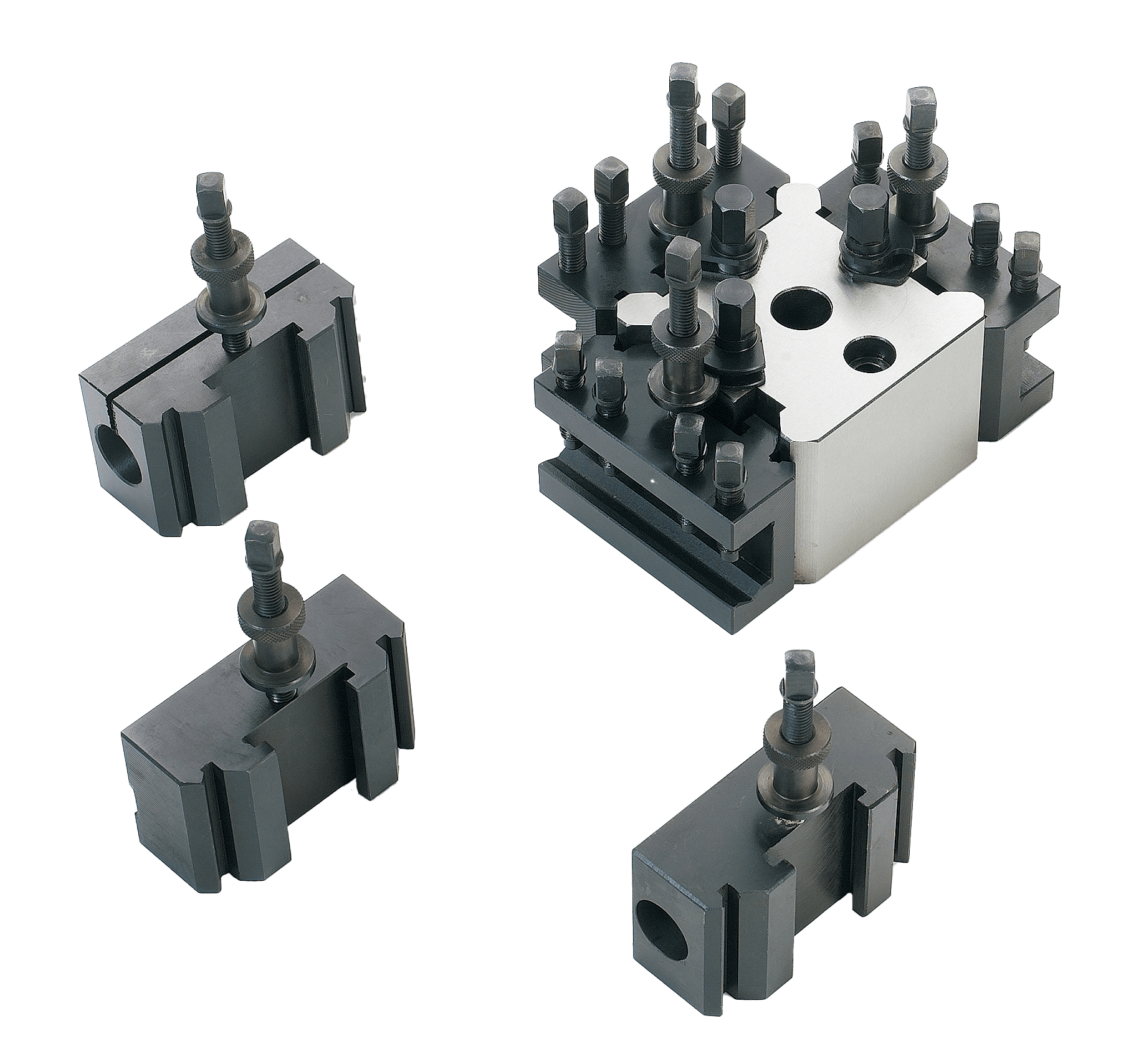

快换刀架

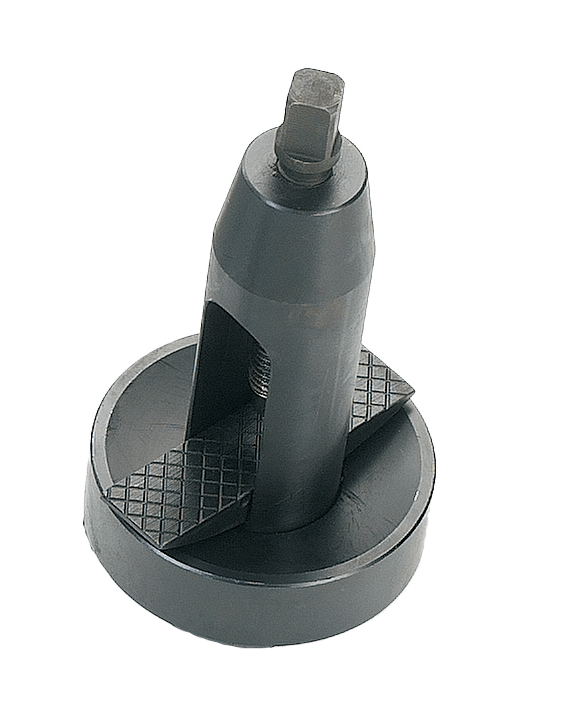

美式刀座

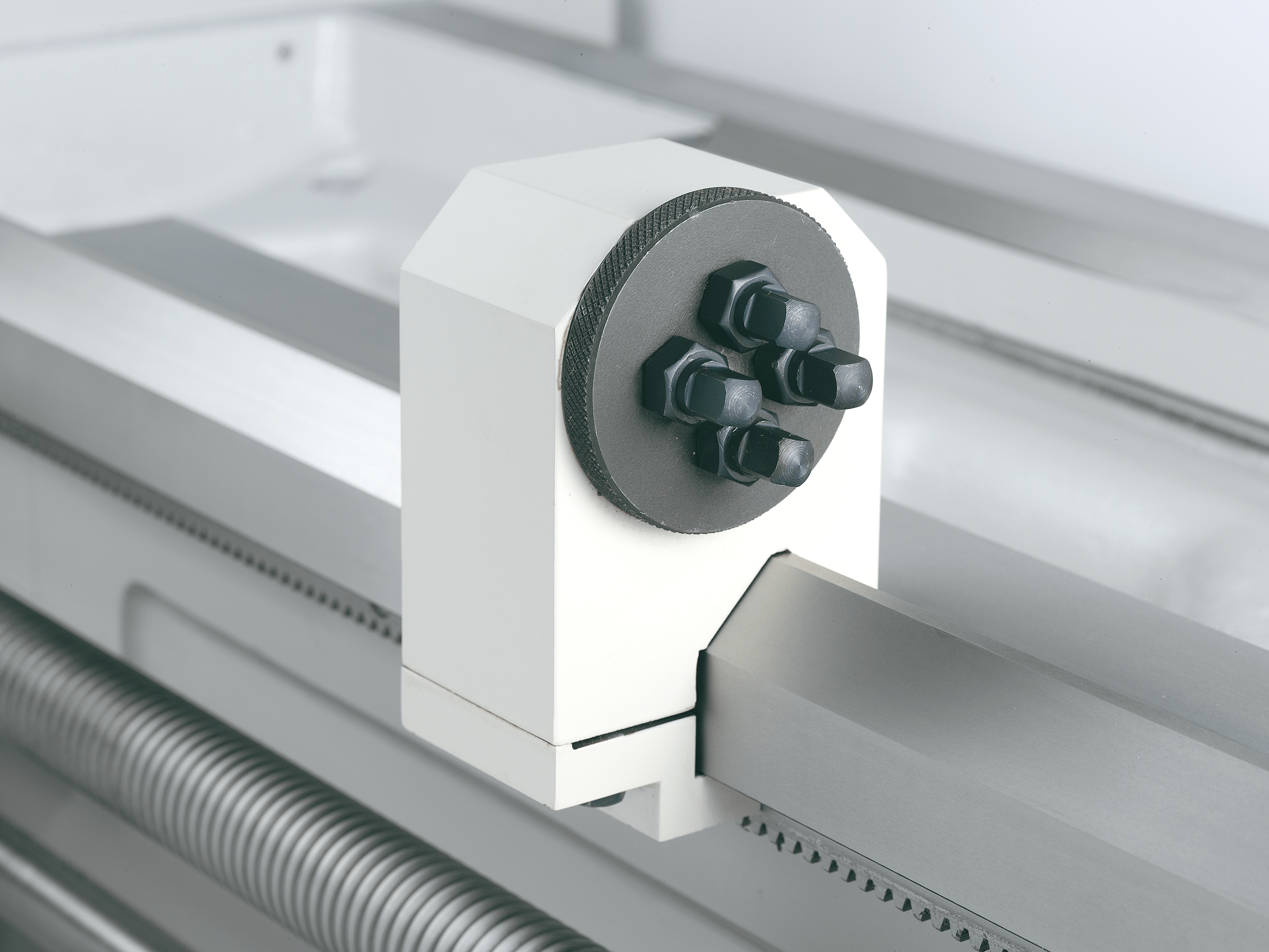

四位定点

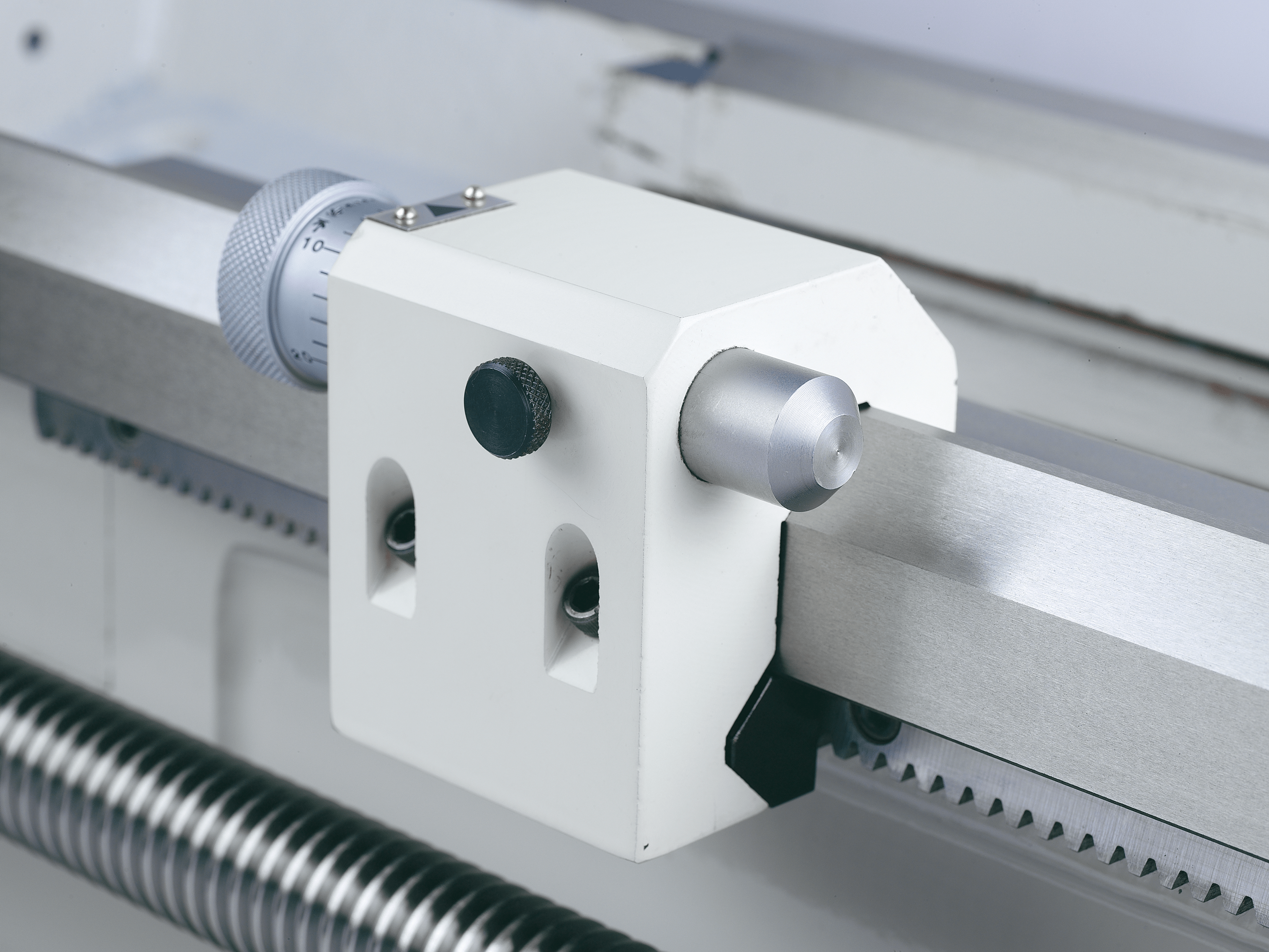

微调装置

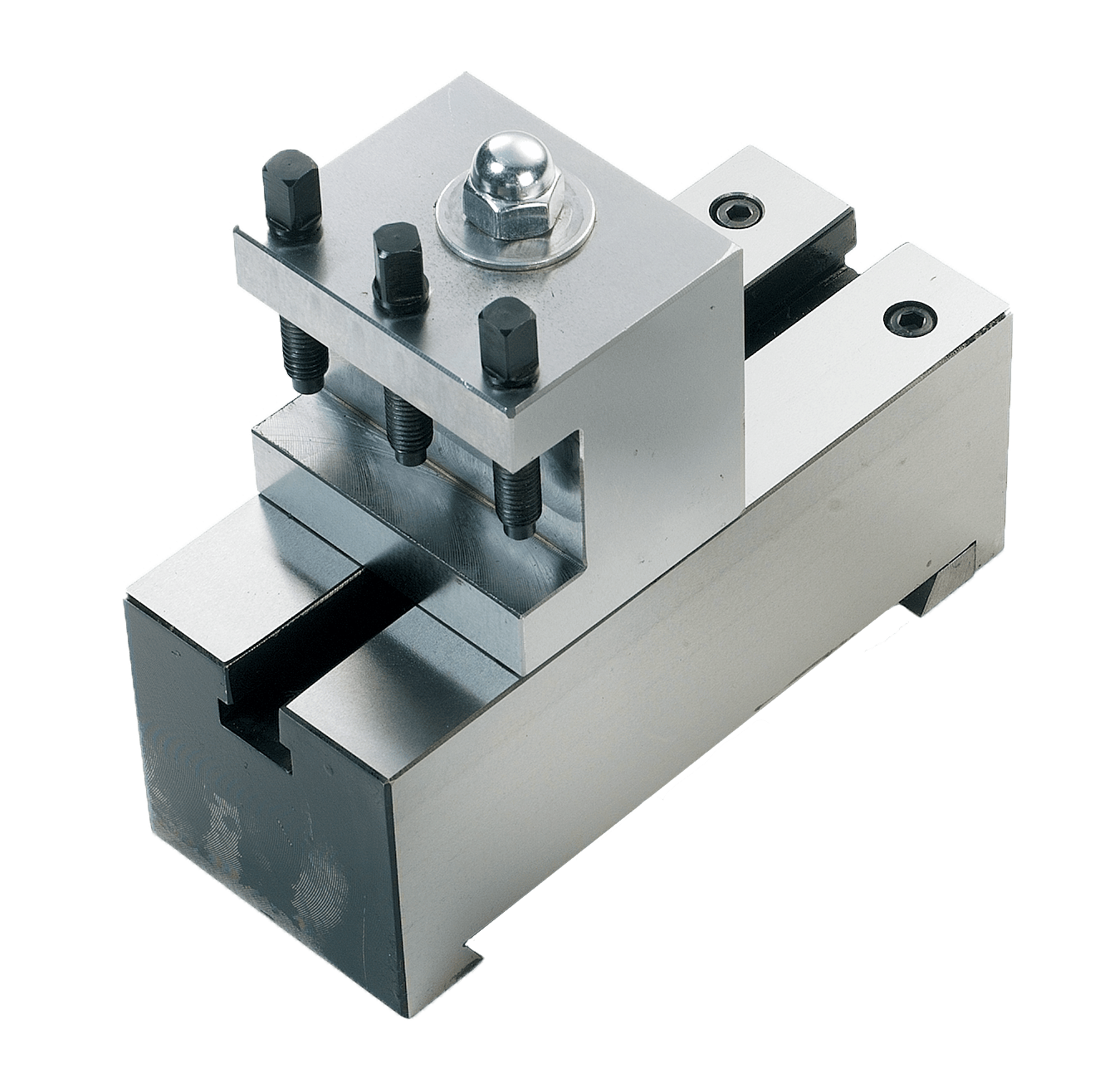

后刀架

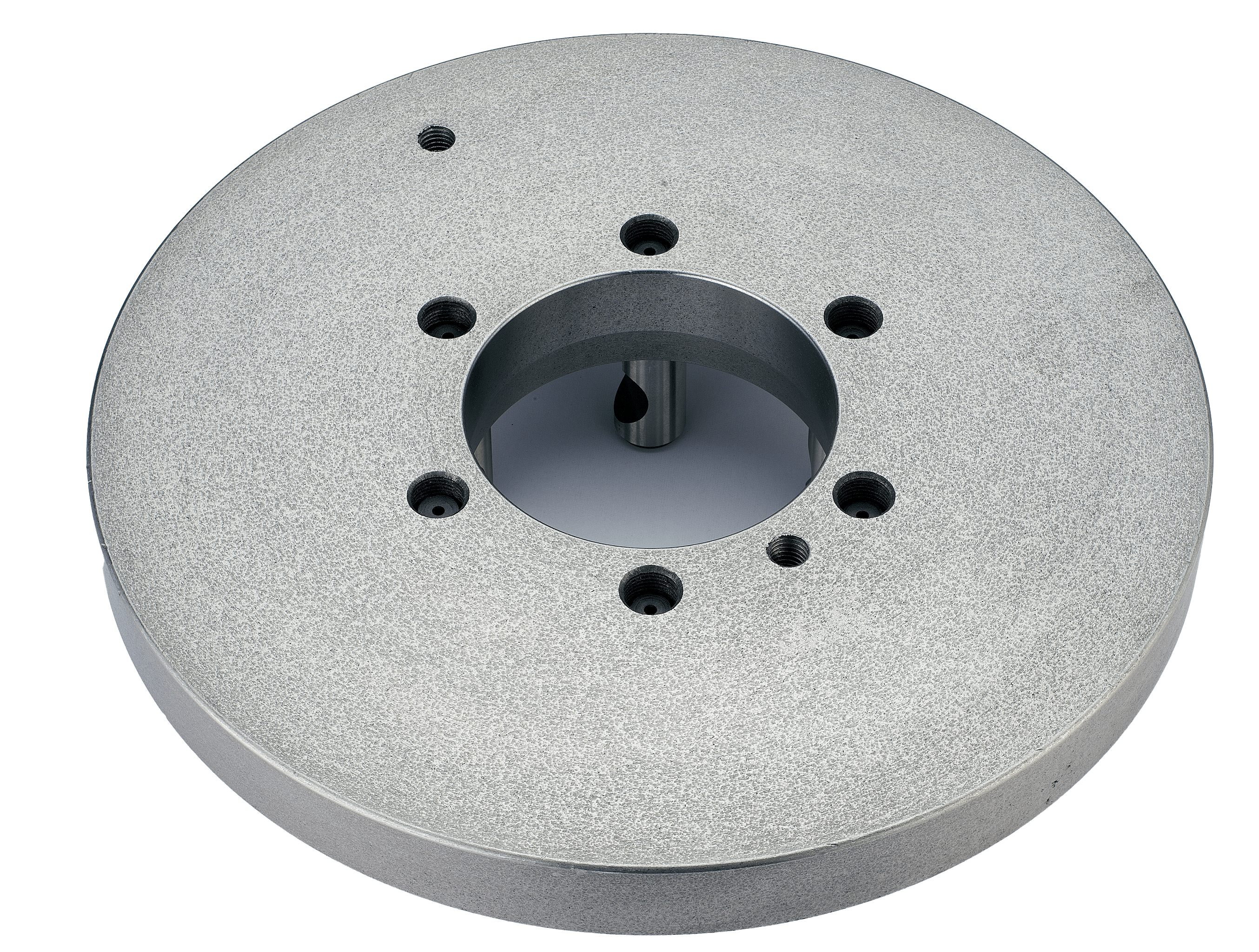

驱动盘

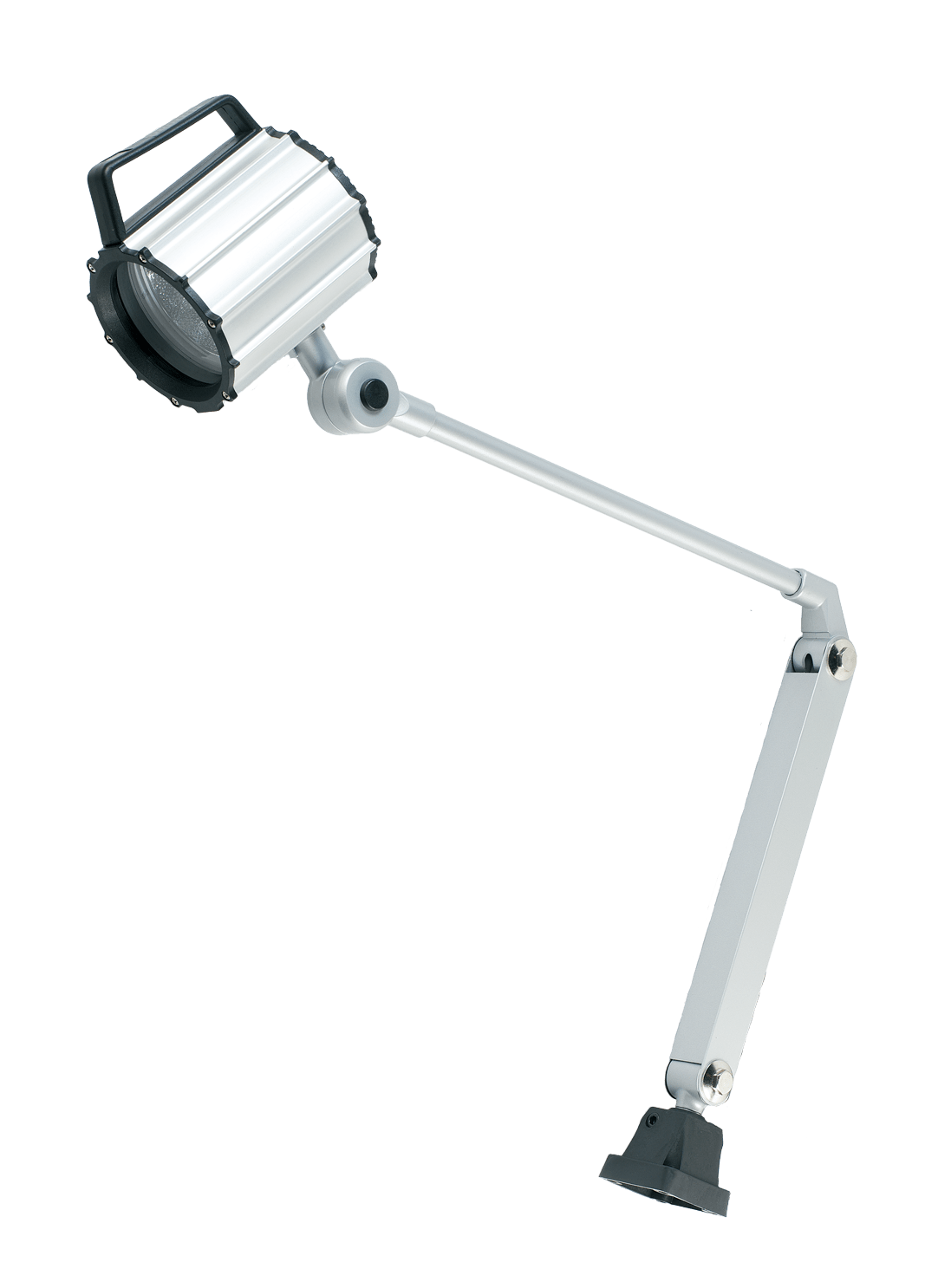

工作灯

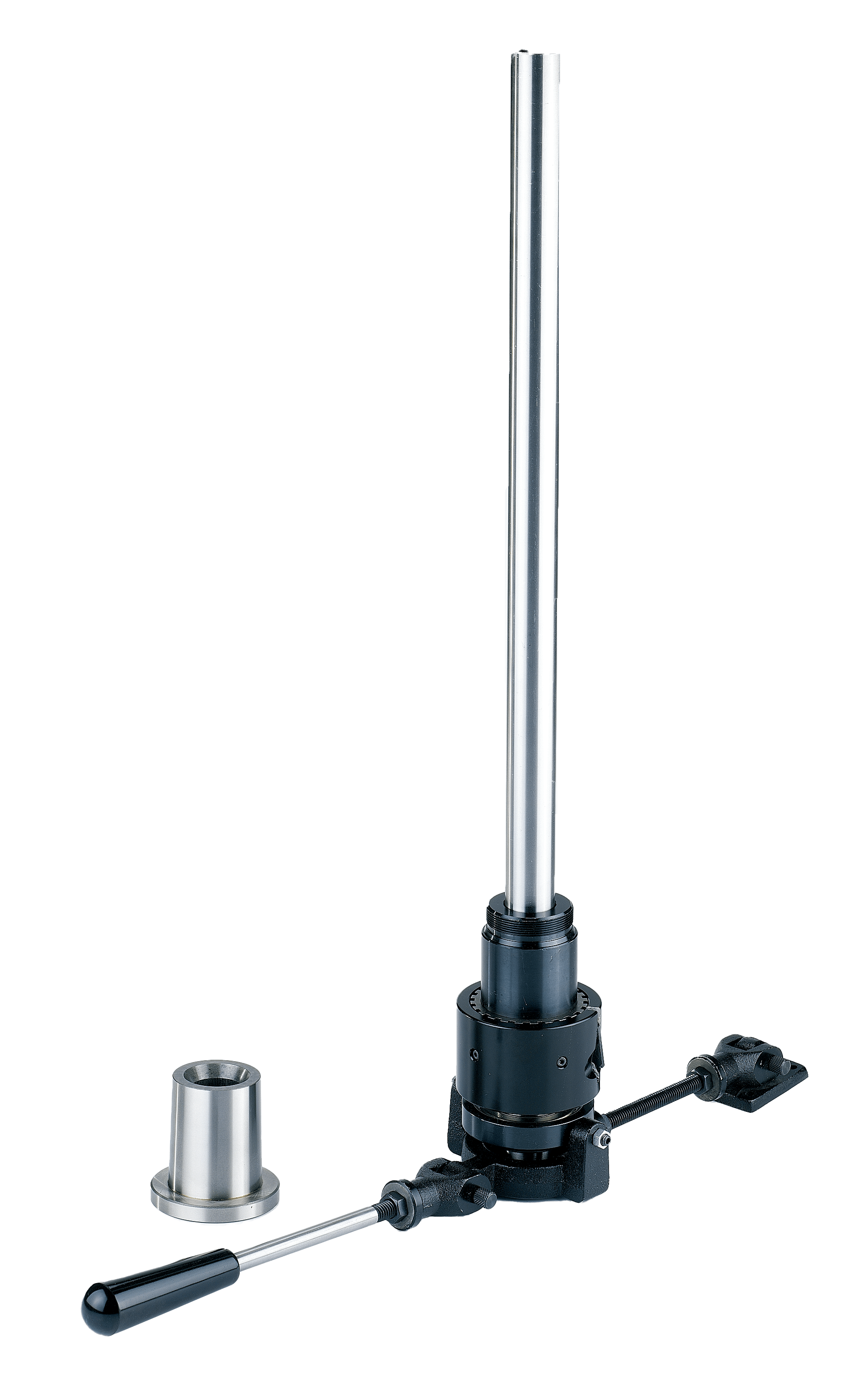

5C拉杆式夹头拉紧装置

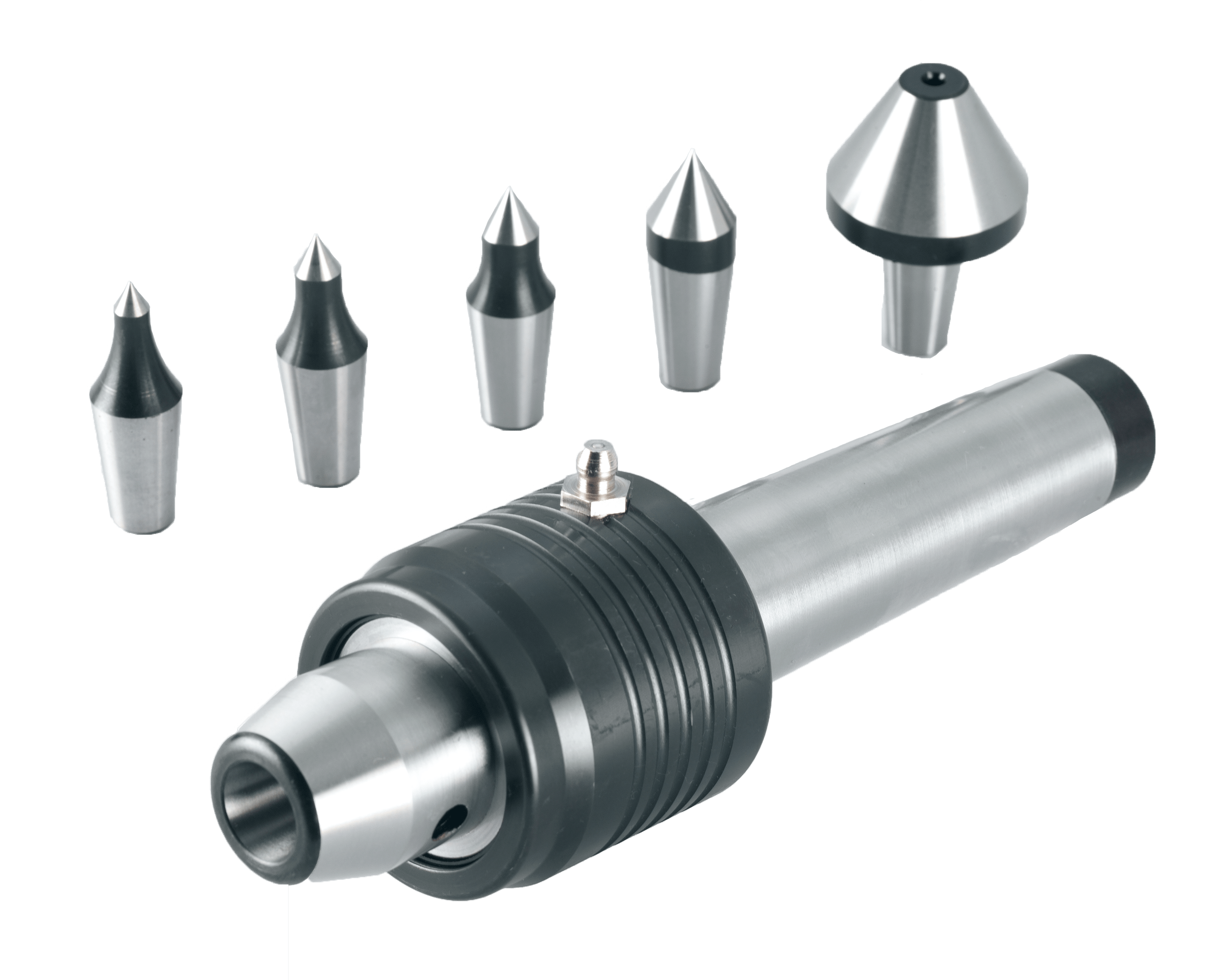

活动顶针

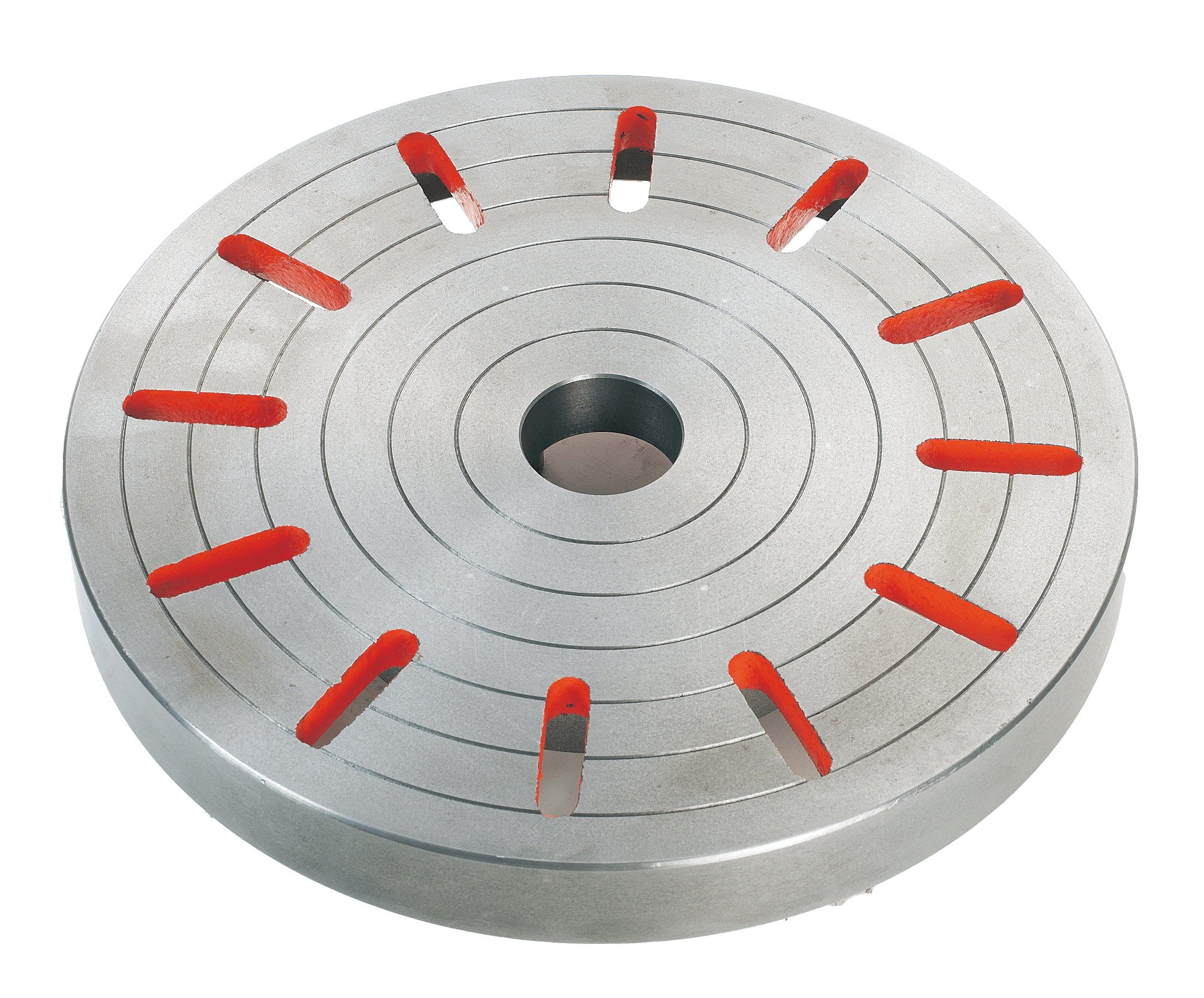

花盘

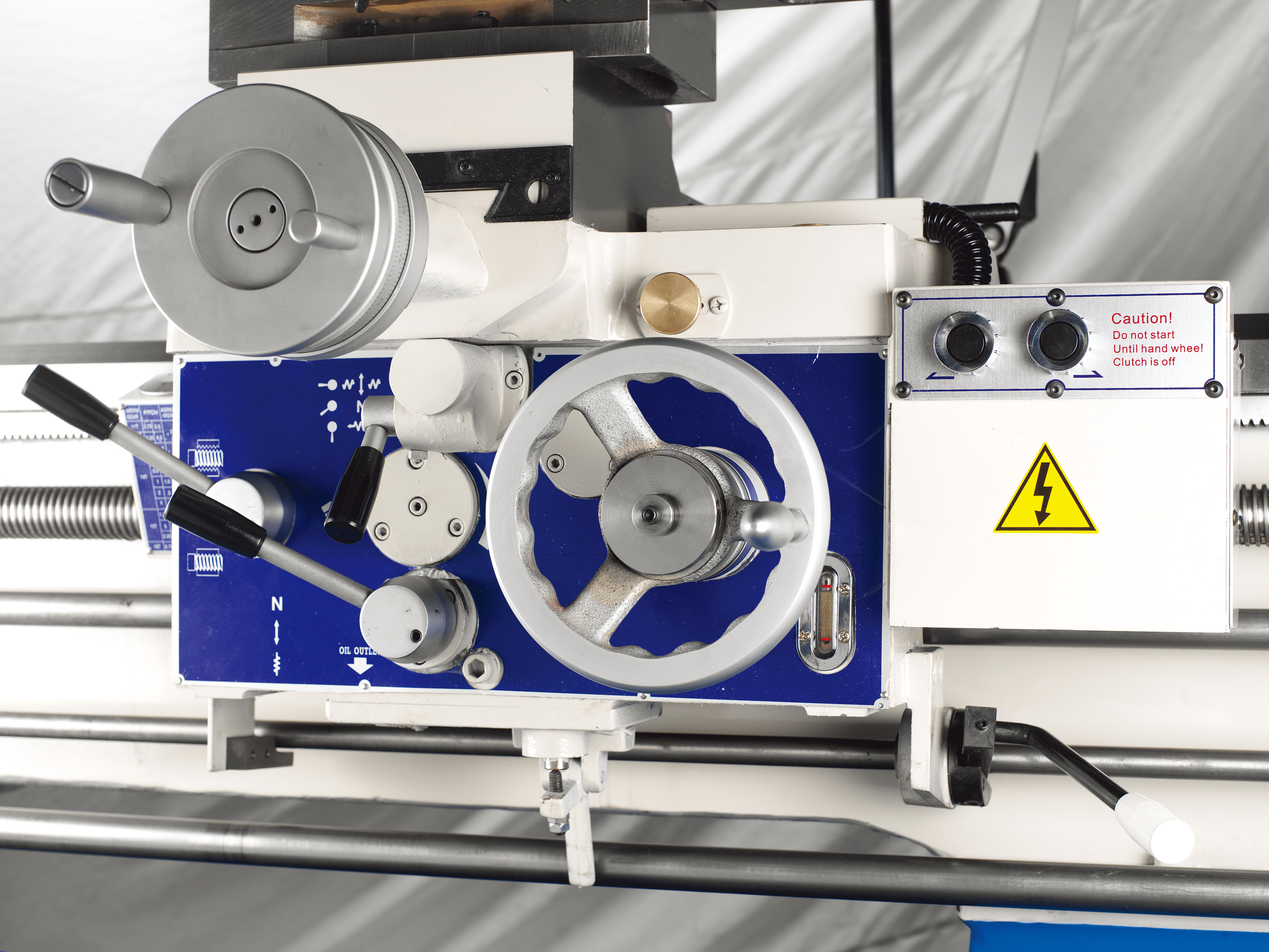

快送进给

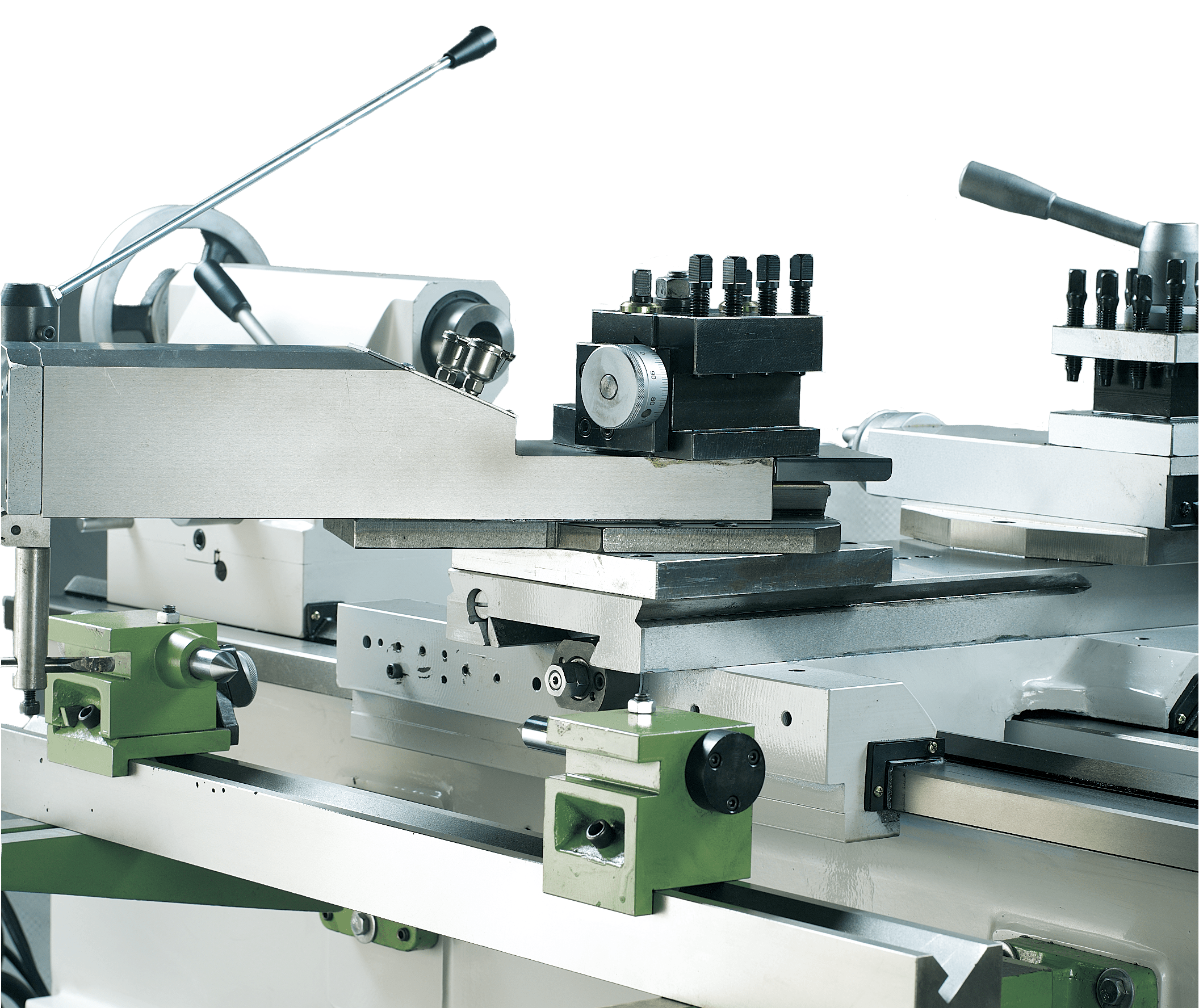

油压仿削装置

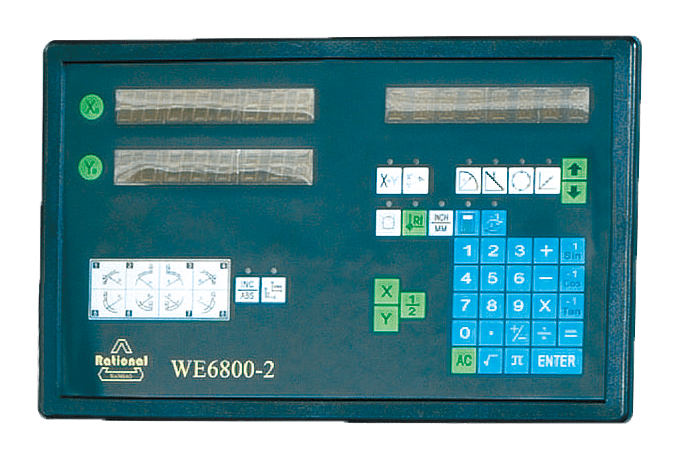

光学尺
